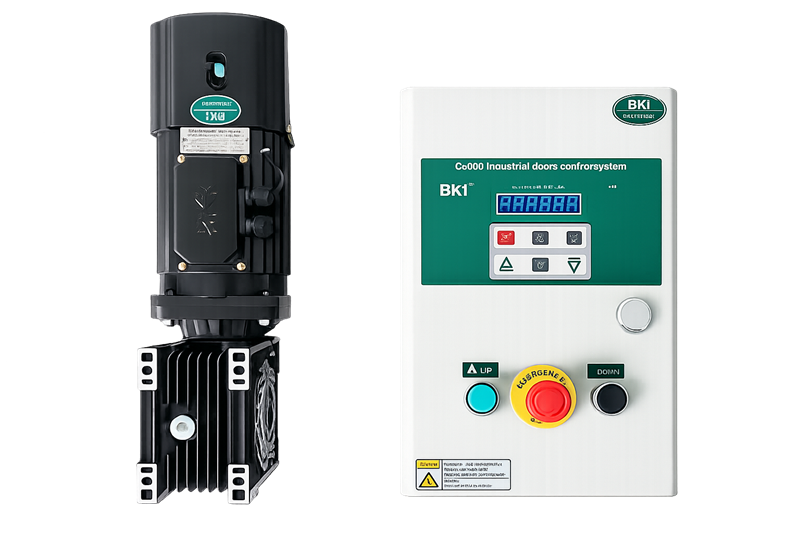

C2000型220V快速门控制箱是一款适用于PVC快速卷帘门、硬质快速门、工业快速门等产品的智能伺服控制系统。该系统集成闭环速度控制、多功能通讯接口、人车分流控制以及多重安全保护功能，广泛应用于物流仓储、电子车间、洁净厂房、医药、汽车制造等需要快速开闭与设备联动的工业场景。
美高门业在快速门项目中，可根据客户现场需求选配C2000系列控制系统，实现更加稳定、高效的工业门运行方案。
产品外观尺寸
- 外形尺寸：400mm × 260mm × 170mm（含按钮高度）
- 安装方式：壁挂式安装
- 防护等级：IP55
- 重量：约10KG
输入输出参数
| 项目 | 参数 |
|---|---|
| 输入电源 | 单相220V |
| 输出电压 | 三相220V |
| 适配电机功率 | 1.6KW以内 |
| 电机接法 | 三相220V |
| 频率范围 | 0~500Hz |
| 频率解析度 | 0.01Hz |
C2000快速门控制箱核心特点
1、数字化人机对话界面
控制系统采用数字代码显示方式，操作更加直观。
支持：
- 参数设置
- 故障代码显示
- 运行状态监测
- 调试维护
方便后期维护与现场故障排查。
2、多圈绝对值编码器技术
C2000采用多圈绝对值编码器控制方式，具备：
- 全量程限位控制
- 精准定位
- 断电记忆
- 运行稳定
相比传统机械限位方式，定位精度更高，长期运行更加稳定。
3、人车分流智能控制
在人车混行通道中，系统可根据不同目标自动控制开门高度。
例如：
- 行人通过：门体开启至较低高度
- 叉车通过：门体自动开启至叉车通行高度
可帮助：
- 减少冷热空气交换
- 提高节能效果
- 提升物流效率
- 降低门体运行时间
适用于：
- 自动化车间
- AGV物流通道
- 医药仓库
- 洁净车间
多功能输入输出接口
输入端口功能
系统支持：
- 开门输入
- 关门输入
- 停止输入
- 安保输入
- 感应器输入
- 手自动切换
- 一键启停
- 双门互锁
- 外部故障输入
输出端口功能
支持：
- 互锁输出
- 故障报警输出
- 运行状态输出
方便与：
- PLC系统
- AGV
- 风淋室
- 自动生产线
- 门禁系统
进行联动控制。
集成高速工业门驱动系统
C2000采用集成式工业门驱动控制方案，适用于：
- PVC快速卷帘门
- 拉链式快速门
- 硬质快速门
- 保温快速门
- 洁净室快速门
控制运行更加平稳。
适用行业场景
该系统适用于不同环境区域之间的快速隔断与快速通行需求。
通过快速开启与关闭，可有效减少：
- 空气对流
- 热量交换
- 灰尘进入
- 蚊虫进入
广泛应用于：
- 汽车制造
- 医药车间
- 电子工厂
- 洁净厂房
- 净化车间
- 卷烟行业
- 印刷行业
- 纺织行业
- 超市仓储
- 机械制造
等需要高频快速开关门的场景。
电气规格参数
| 型号 | 111P | 113P | 133P |
|---|---|---|---|
| 适配电机功率 | 1.8KW以内 | 1.8KW以内 | 3.7KW以内 |
| 额定电压 | AC220V | AC380V | AC380V |
| 频率范围 | 0~500Hz | 0~500Hz | 0~500Hz |
| 频率解析度 | 0.01Hz | 0.01Hz | 0.01Hz |
| 过载能力 | 150%额定电流1分钟，180%额定电流1秒 | 同左 | 同左 |
通用规格参数
| 项目 | 参数 |
|---|---|
| 环境温度 | -20℃~+60℃ |
| 工作湿度 | ＜90%RH，无结露 |
| 海拔高度 | ＜1000米 |
| 冷却方式 | 强制风冷 |
| 安装方式 | 壁挂式/柜内安装 |
| 保护结构 | IP20/IP55 |
控制功能特点
PWM矢量控制
采用优化空间电压矢量PWM调制技术。
具备：
- 启动平稳
- 运行安静
- 控制精准
闭环速度控制
支持：
- 闭环速度控制
- 位置闭环控制
适合高速工业门稳定运行。
自动电压调整（AVR）
当电网波动时：
- 自动稳定输出电压
- 提高系统稳定性
减少电压不稳对设备影响。
自动限流保护
系统运行过程中自动监控电流变化。
具备：
- 过流保护
- 过压保护
- 欠压保护
- 过热保护
- 过载保护
提高系统安全性。
编码器通讯
- RS485通讯接口
支持：
- PLC联动
- AGV通讯
- 风淋室互锁
- 自动线控制
满足自动化工厂需求。
配套电机规格参数
| 型号 | 功率 | 输出扭矩 | 适用门面积 |
|---|---|---|---|
| MSEJ7144-800 | 800W | 75N.m | 14㎡ |
| MSEJ7144-1100 | 1100W | 90N.m | 18㎡ |
| MS90L-4-1600 | 1600W | 160N.m | 22㎡ |
电机技术参数
| 项目 | 参数 |
|---|---|
| 输入电压 | 220V±10% |
| 电机转速 | 1400rpm |
| 输出轴孔径 | Ø25mm |
| 工作环境温度 | -35℃~+45℃ |
| 工作制 | S1:50% / S3:10min |
